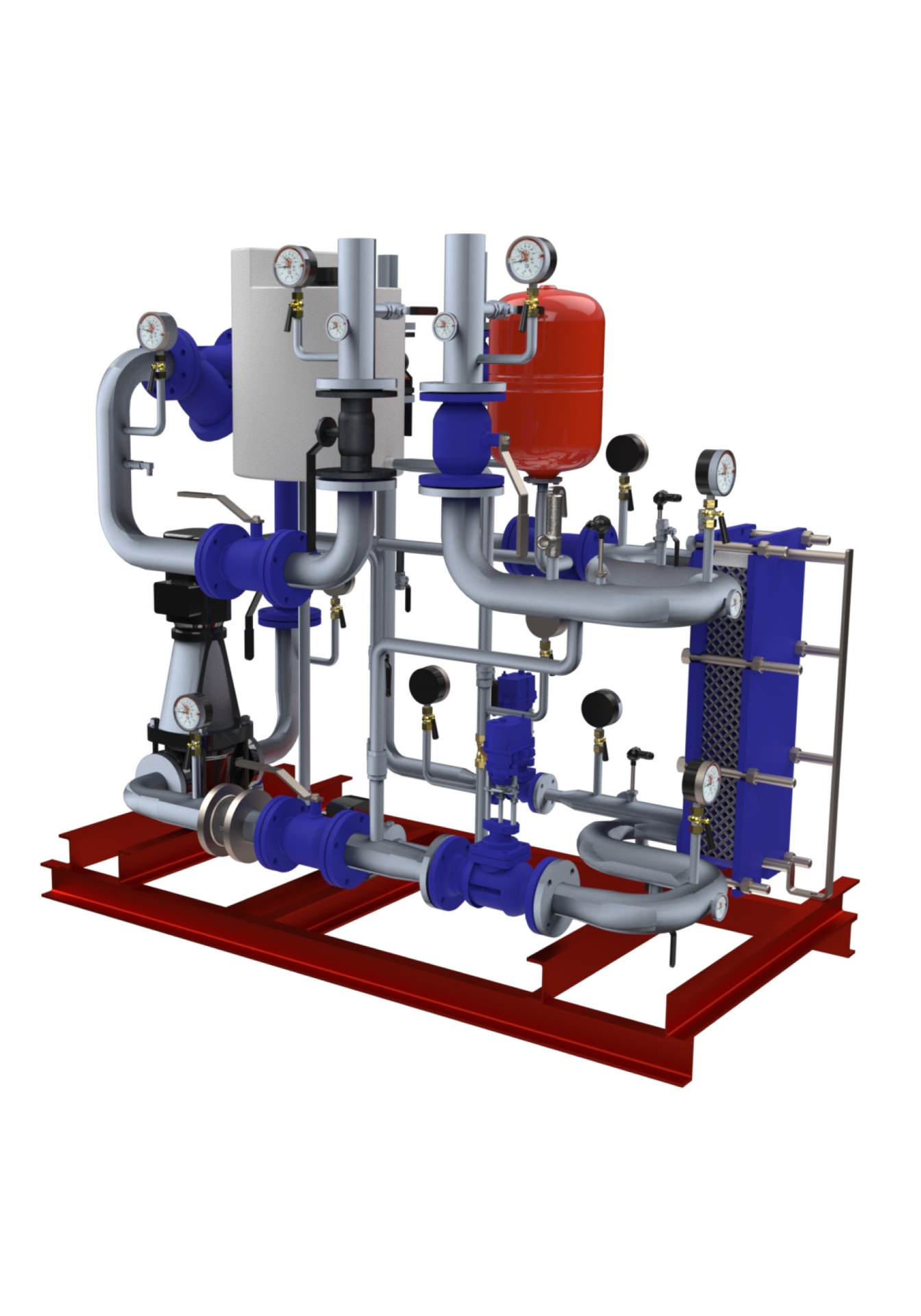

УППТ следует рассматривать совместно с принципиальной схемой.
УППТ присоединяется к тепловым сетям по зависимой схеме теплоснабжения, с циркуляционным насосом, установленным на обратном трубопроводе системы. Регулирование температуры производится через теплообменник, расход контролируется клапанами, установленными в УППТ, либо в УСВУ (узел смесительный водяной унифицированный, в случае, когда алгоритм работы УППТ подразумевает использование одного изделия для теплоснабжения нескольких единиц вентиляционного оборудования (для теплоснабжения нескольких вентиляционных машин), с электроприводами.
Контроль температуры нагреваемой среды производится датчиком температуры, установленном на обратном трубопроводе системы кондиционирования. Циркуляция теплоносителя в УППТ поддерживается циркуляционным насосом, установленном в УППТ, и насосом, установленном в УСВУ (при наличии УСВУ).
Для исключения возможности включения не заполненного водой насоса на линии всасывания в модуле установлено реле давления, размыкающееся при падении давления в трубопроводе ниже минимального значения, и замыкающееся при возврате давления в трубопроводе. Подпитка в УППТ осуществляется насосом. Для защиты оборудования узла присоединения от загрязнения на обратном трубопроводе второго контура установлен сетчатый фильтр. Оснащение УППТ контрольно-измерительными приборами произведено в соответствии с требованиями нормативных документов.
Для опорожнения оборудования и трубопроводов УППТ предусмотрены дренажные краны. Управление расходом сетевой воды в целях поддержания температуры обратной сетевой воды в соответствии с температурным графиком (погодозависимая автоматика) осуществляется клапаном с электроприводом, установленным на обратном трубопроводе сетевой воды по показаниям соответствующих датчиков температуры (прямой и обратной сетевой воды, уличной температуры) – при наличии соответствующего требования в техническом задании.
Состав основного оборудования, его основные характеристики приведены в паспорте УППТ (более подробные сведения приведены в соответствующих технических описаниях). В соответствии с принятыми проектными решениями УППТ могут оснащаться регулирующими клапанами для поддержания температуры обратной сетевой воды, сдвоенными или резервными циркуляционными насосами, теплообменниками полного или частичного резервирования, ручными или электрическими насосами подпитки и опорожнения системы, емкостями для хранения гликоля, другой регулирующей или запорной арматурой.
