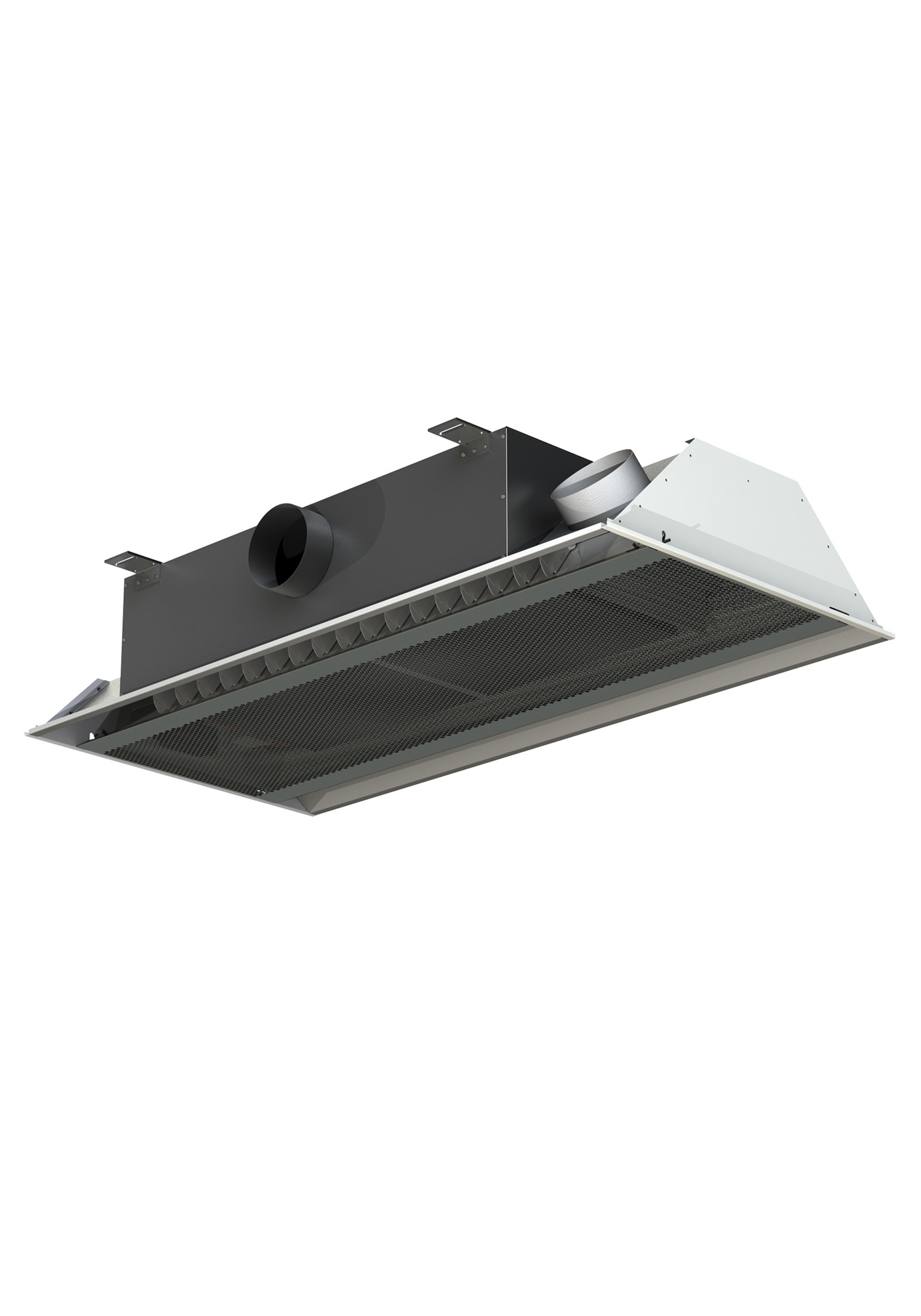

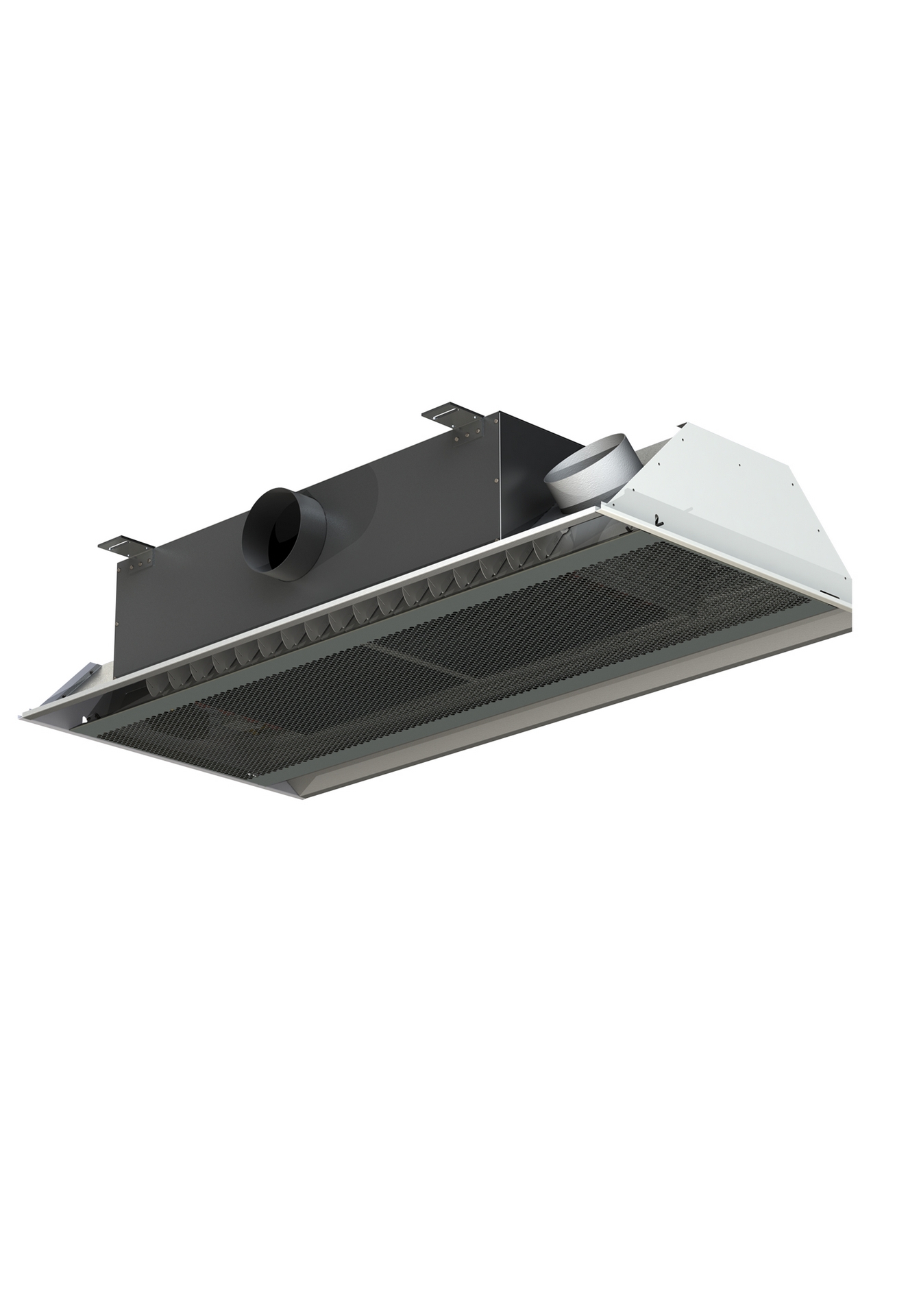

Активные климатические балки ЗЕВС-АКБ - оконечные устройства системы кондиционирования для рециркуляции и охлаждения/нагрева воздуха в кондиционируемом помещении.
Данное оборудование сочетает преимущества воздушных и водяных систем кондиционирования, обеспечивая оптимальный микроклимат в помещениях с высокой тепловой нагрузкой. Конструкция включает теплообменник и камеру для подачи свежего воздуха, а также распределительную пластину с соплами, обеспечивающими равномерное воздушное распределение.
Использование аэродинамических свойств потолочных диффузоров в комбинации с низким энергопотреблением водяных систем позволяет достичь высокой эффективности и комфорта.
Небольшая монтажная высота делает балки ЗЕВС-АКБ-2 удобными для размещения в подвесных потолках, включая здания с ограниченной высотой помещений (от 2,7 до 4 м). Это позволяет использовать их как в новых, так и в реконструируемых объектах.
Климатические балки разработаны прежде всего для охлаждения воздуха, но их можно использовать для обогрева помещения, подачи приточного и забора вытяжного воздуха.
Существует два типа теплообменников:

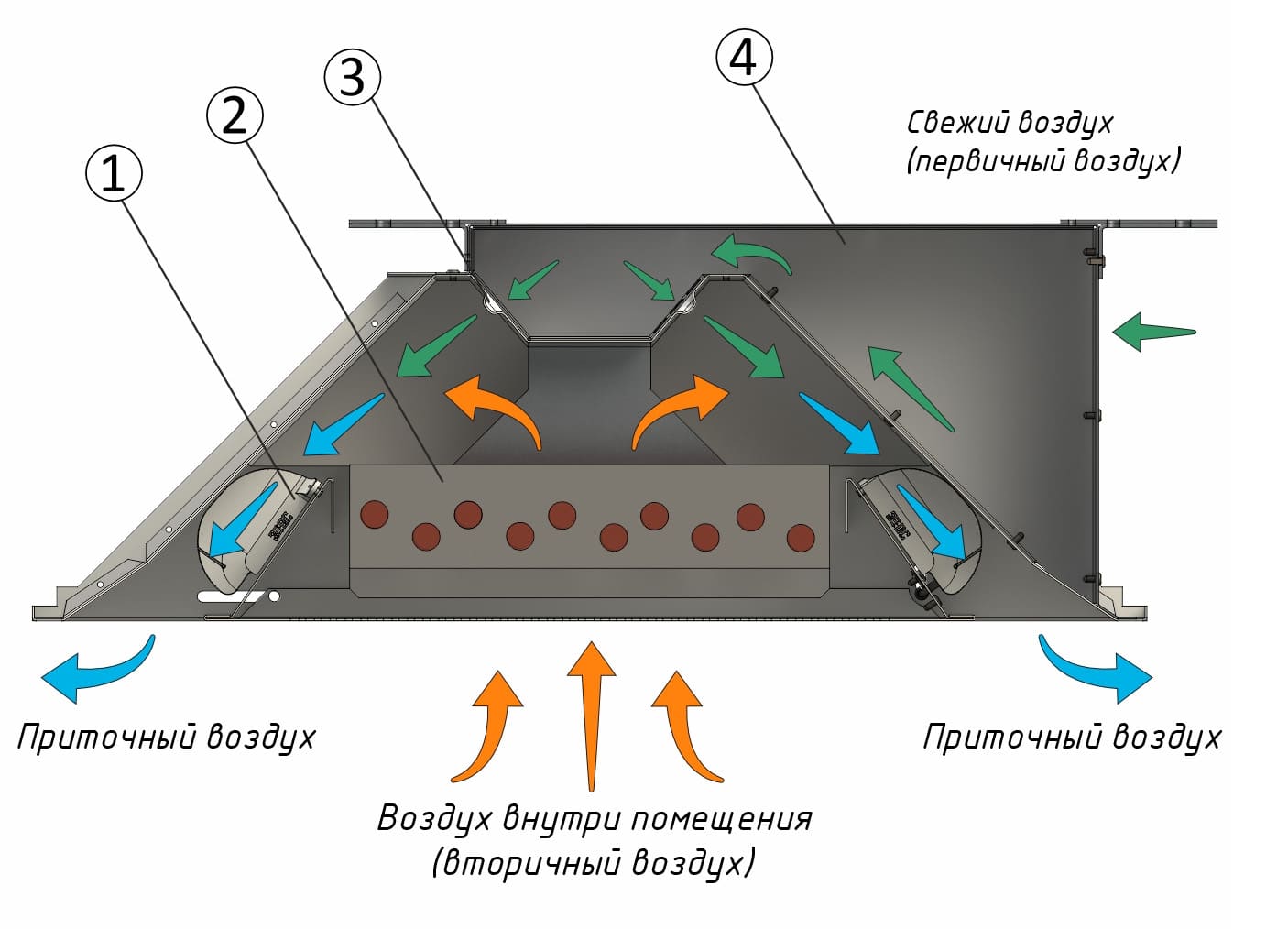

Первичный воздух направляется через сопла в смесительную камеру. За счёт создаваемого эффекта эжекции вторичный воздух втягивается через лицевую панель, проходит через горизонтальный теплообменник и смешивается с первичным потоком. Далее смесь равномерно распределяется в помещении через щелевые диффузоры.
Для предотвращения конденсации не рекомендуется длительная работа при температуре воды ниже точки росы в помещении (режим повышенной влажности).
Линейка включает модели разной длины от 900 и до 3000, каждая из которых может комплектоваться одним из четырёх типов сопел. Это позволяет подобрать оптимальное решение по воздухообмену и тепловой мощности при низком перепаде давления и минимальном уровне шума.
Область применения
Назначение
Приведённая выше информация не является полной, для получения дополнительных данных свяжитесь с нашими техническими специалистами.
Активные охлаждающие балки могут функционировать в трёх различных режимах: охлаждение, обогрев и вентиляция. Это обеспечивает универсальность системы и возможность поддерживать комфортный микроклимат в помещении в течение всего года.

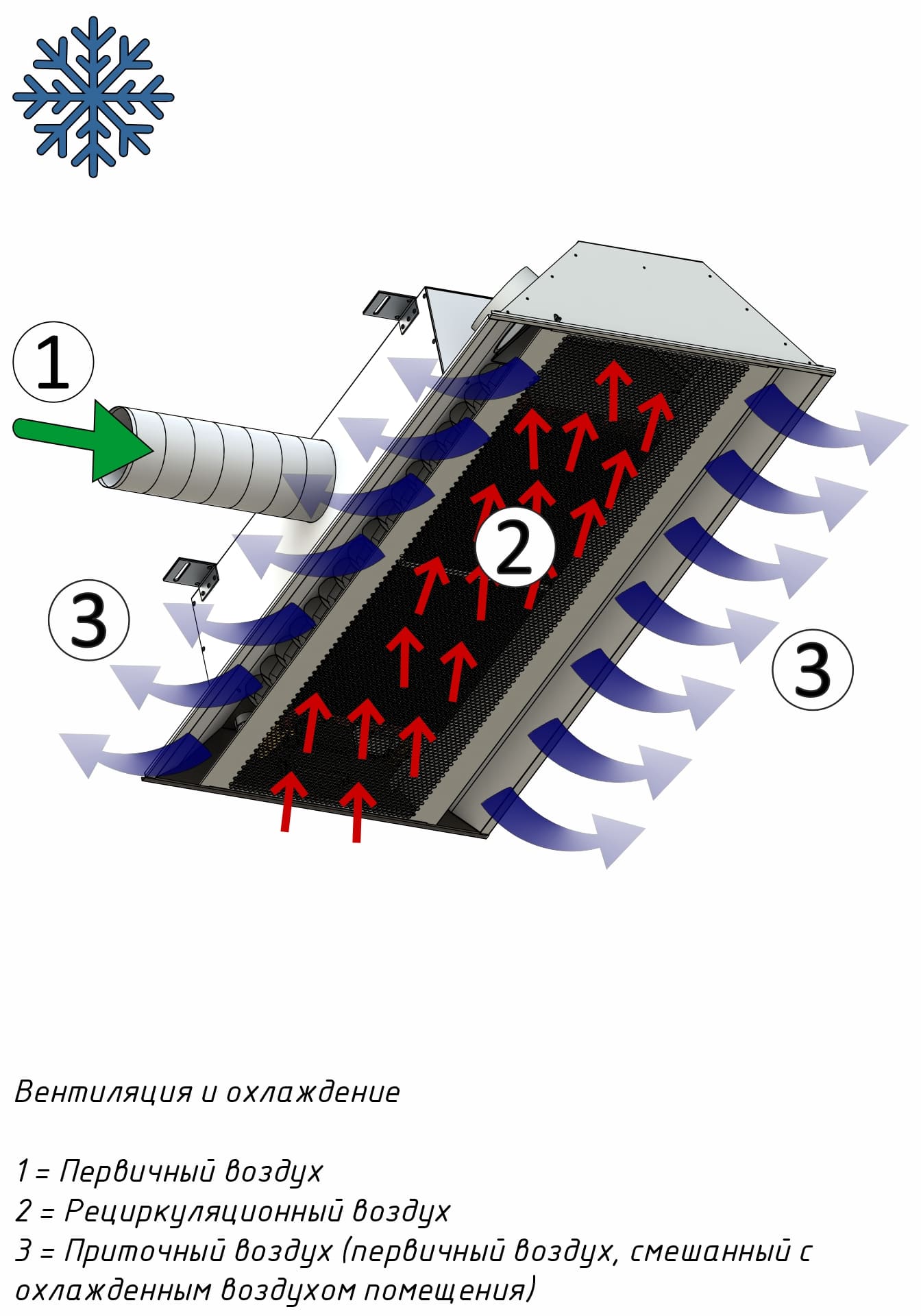

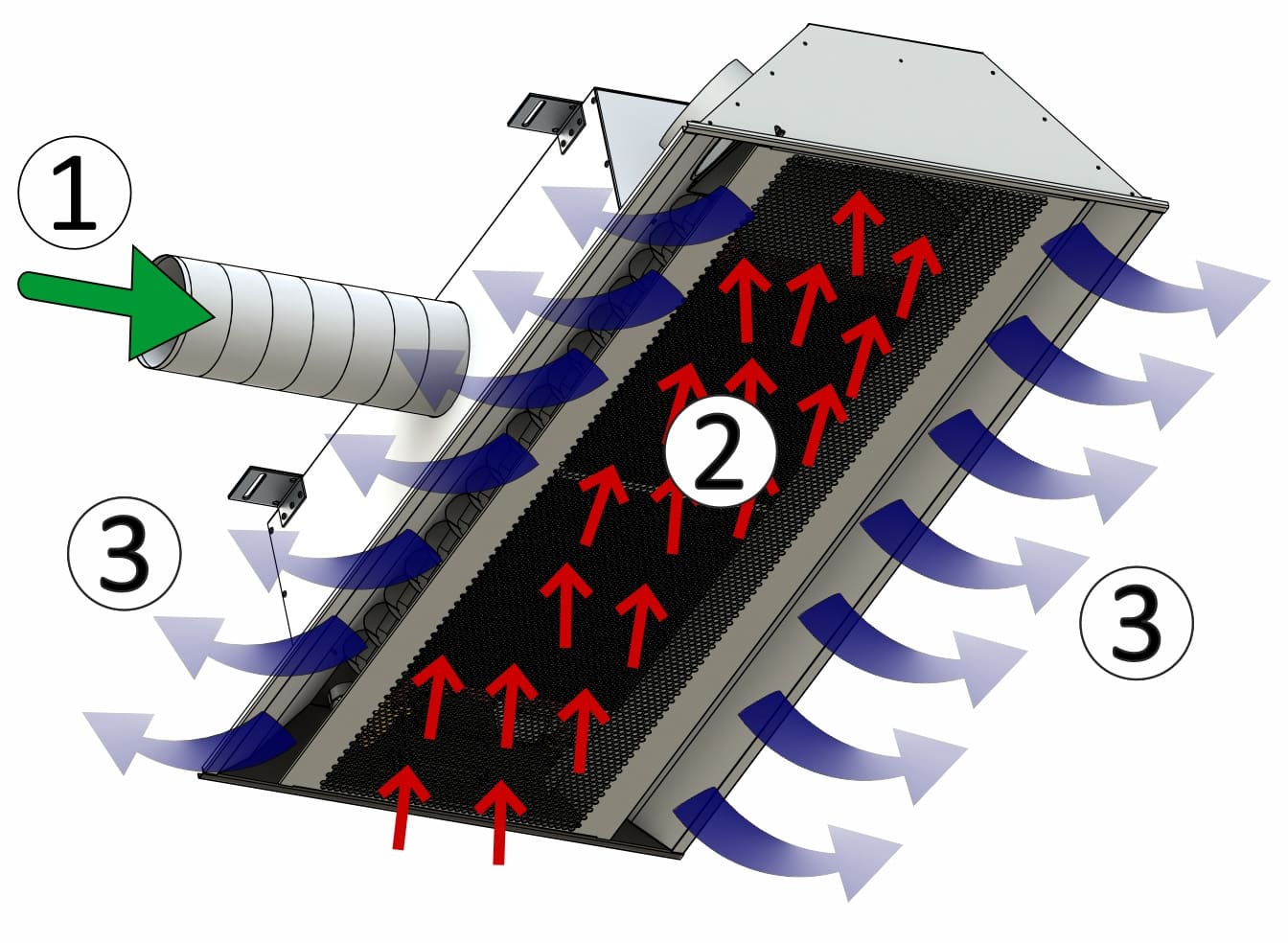

Когда
в помещении возникает потребность в холоде, автоматика подает сигнал на
открытие клапана с холодной водой. Вода циркулирует по трубкам теплообменника,
снижая температуру проходящего через него теплого воздуха.
Охлажденный поток
объединяется с первичным воздухом и равномерно распределяется в помещении по
потолку за счёт эффекта Коанда.

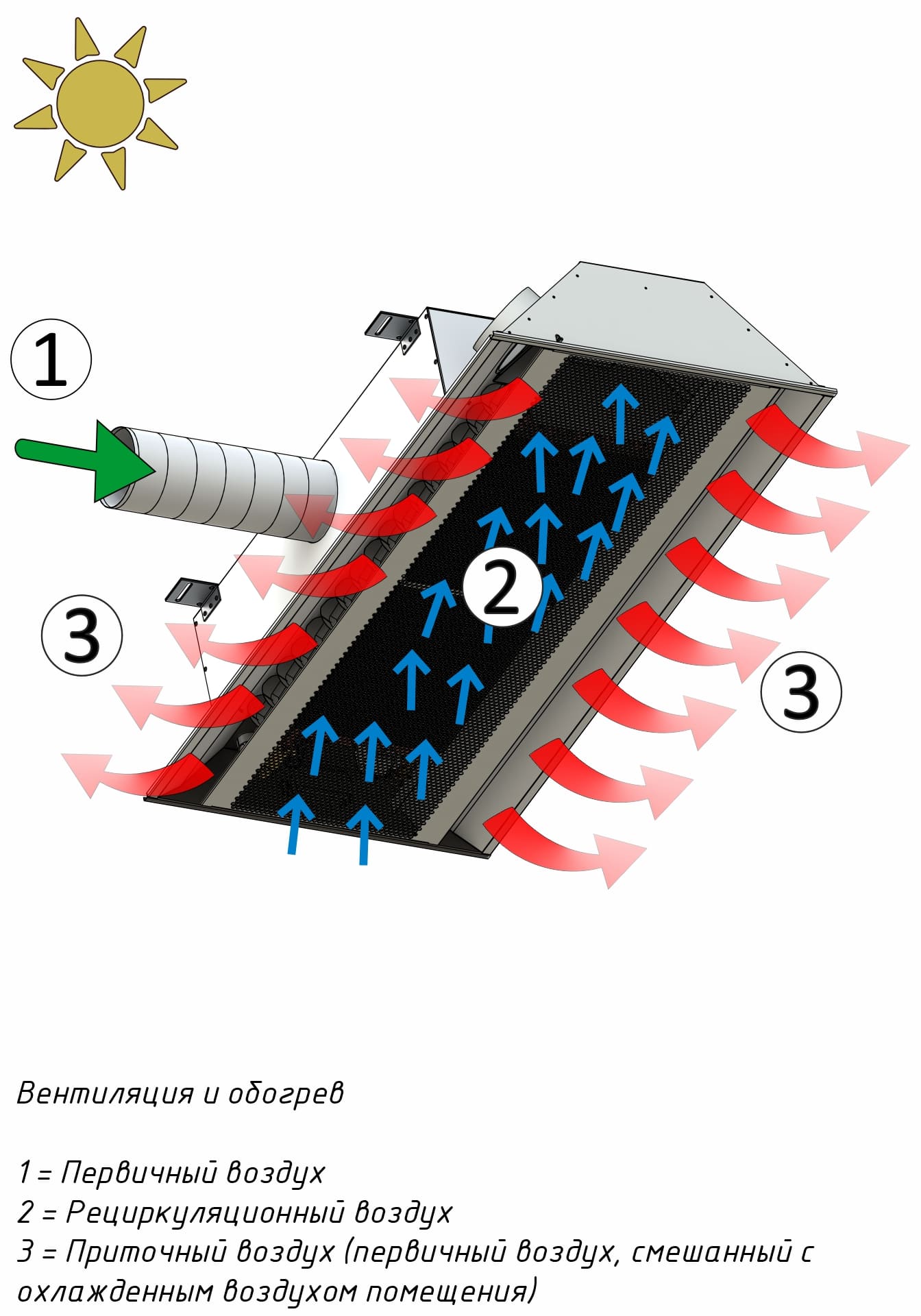

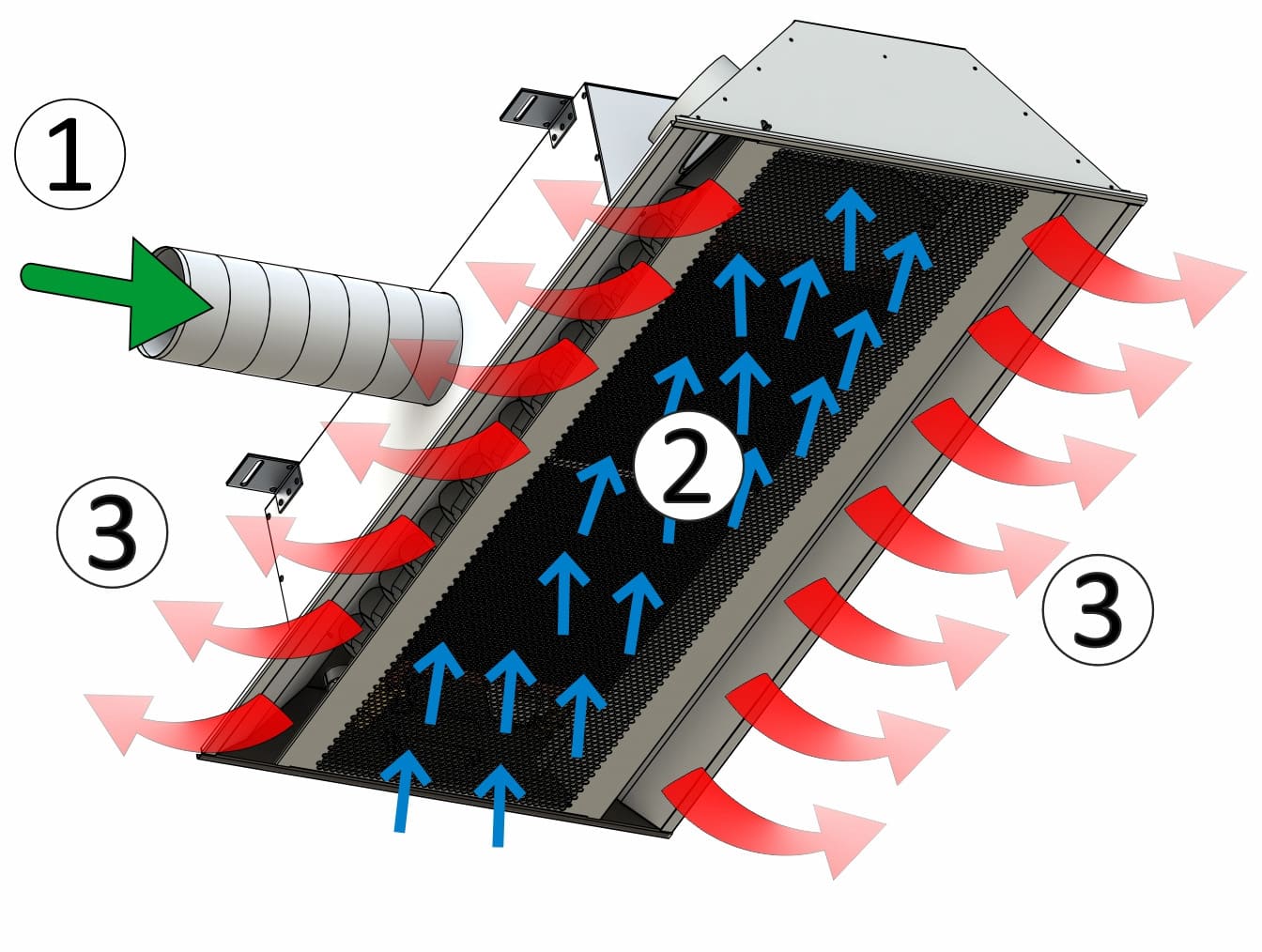

При необходимости отопления система переключает
клапан на подачу горячей воды в теплообменник. Проходящий через него
охлаждённый воздух помещения нагревается и затем смешивается с первичным
потоком.
В помещение воздух поступает аналогично режиму охлаждения, обеспечивая
равномерное распределение тепла.

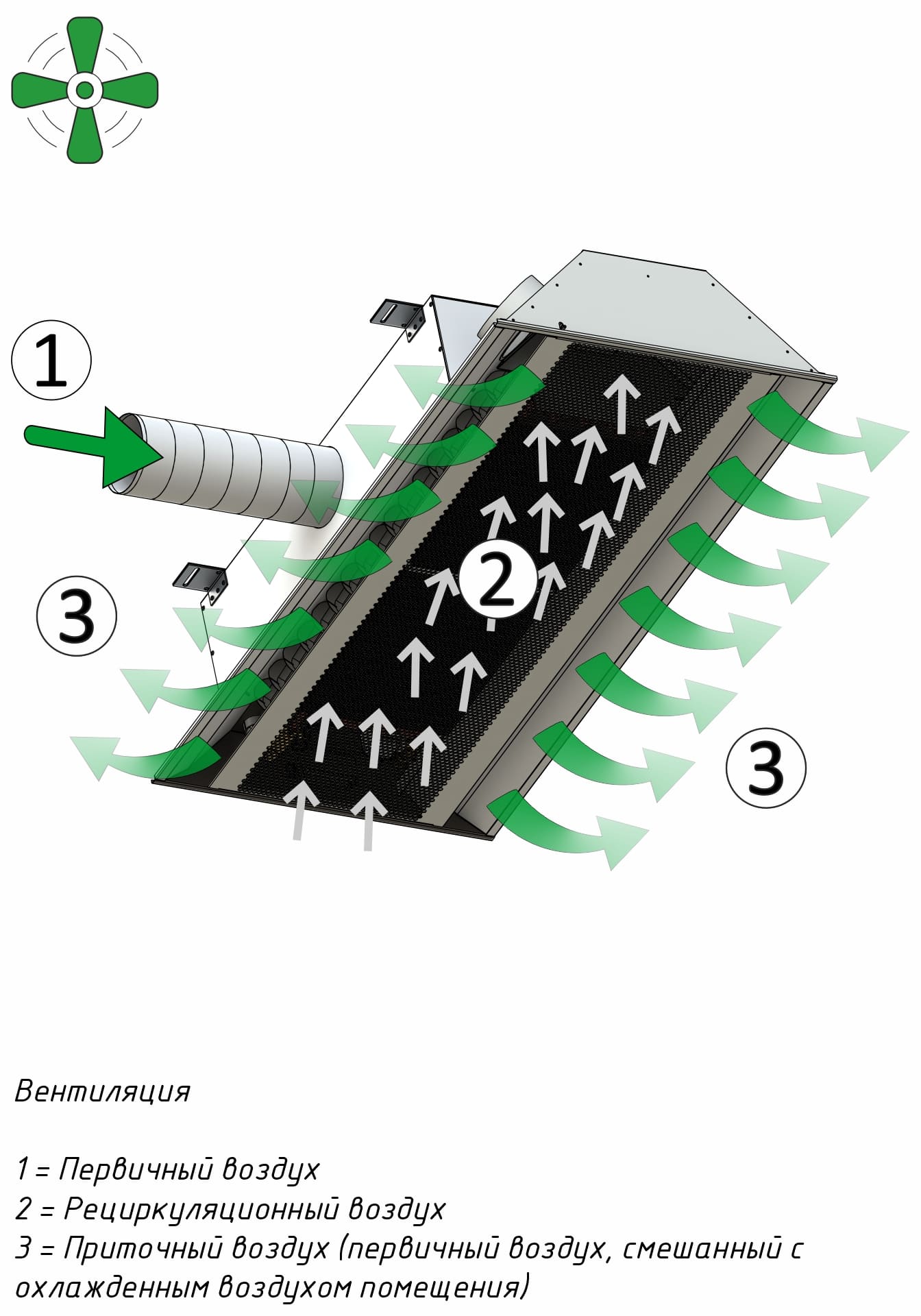

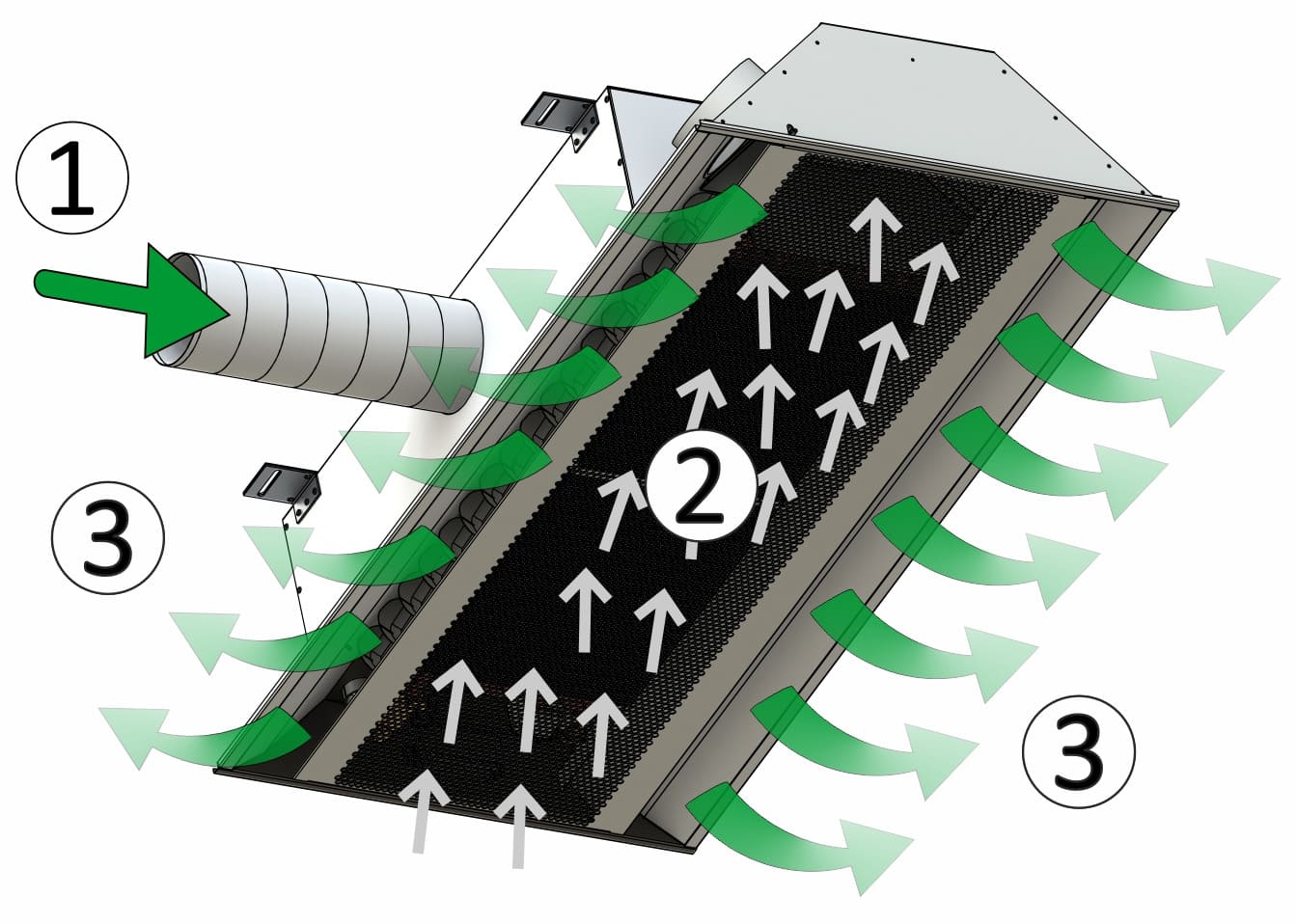

Если ни охлаждение, ни нагрев не требуются,
рециркуляционный воздух свободно проходит через теплообменник без изменения
своей температуры.
В этот момент система работает как приточно-вытяжная: в
помещение подается смесь первичного и вторичного воздуха. Соотношение этих
потоков определяется коэффициентом эжекции, который зависит от давления в
камере и расхода подаваемого первичного воздуха.

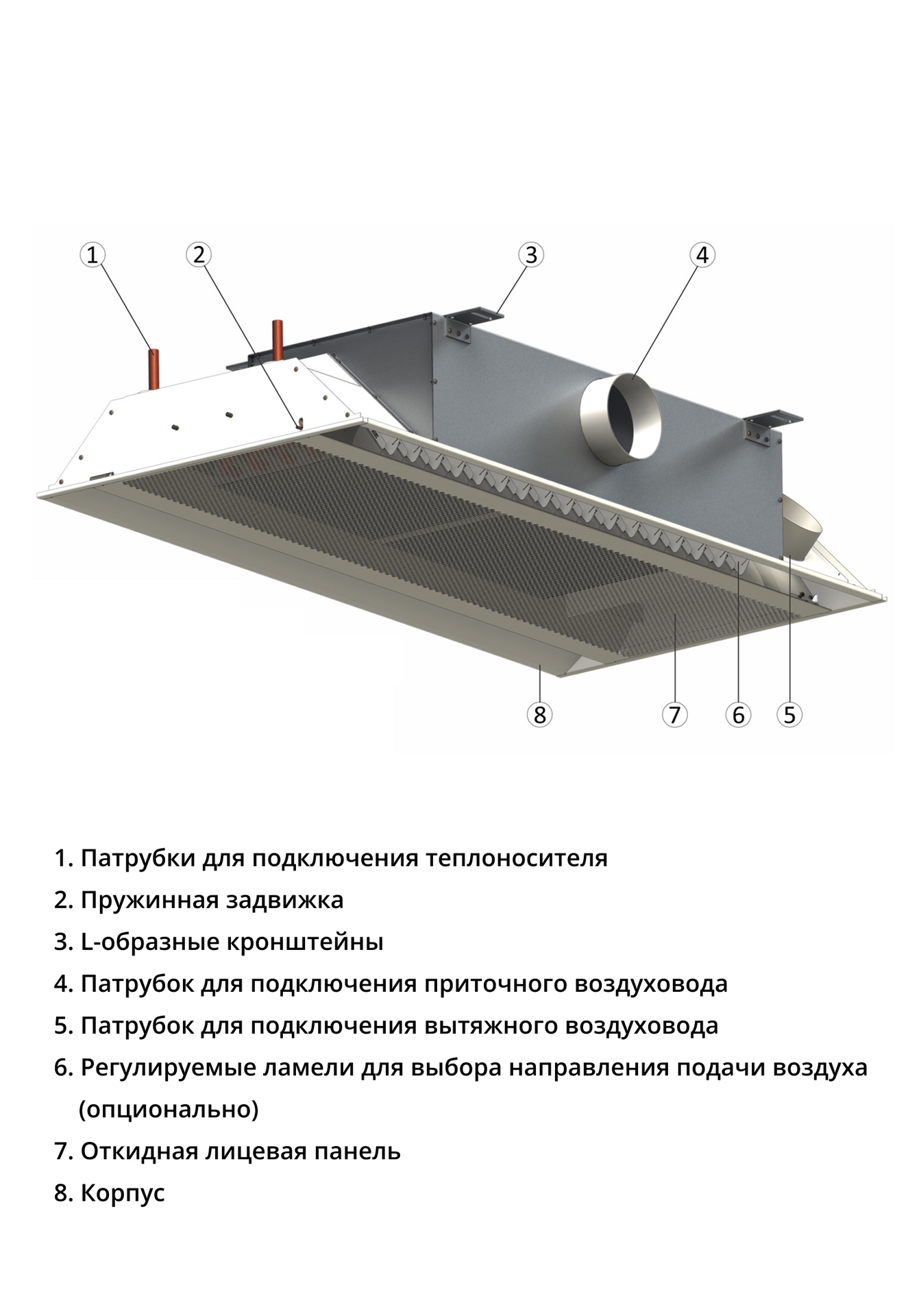

Активные климатические балки имеют следующие опции:
Если в небольшом помещении с активными климатическими балками требуется высокая холодопроизводительность, при использовании регулируемых горизонтальных ламелей могут быть достигнуты подходящие скорости потока воздуха в рабочей зоне. Поток подаваемого в помещение воздуха может быть увеличен в зависимости от геометрии комнаты. При необходимости, изменить направление подачи воздуха можно с помощью дополнительной регулировки.
